冲击试验机是一种测试材料抗冲击强度的设备，有摆锤冲击试验机、落球冲击试验机（或者落锤冲击试验机）两种，摆锤冲击试验机又分简支梁冲击试验机（Charpy法）和悬臂梁冲击试验机（Izod法）。用于测定塑料、纤维增强复合材料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电器、绝缘材料等非金属材料的冲击韧性。

随着行业的发展，摆锤冲击试验机市场使用需求不断变化，常见的有：简支梁冲击试验机、悬臂梁冲击试验机、悬简组合式冲击试验机等三种形式。摆锤式冲击试验机是化工行业、科研单位、大专院校、质量检测等部门理想的试验设备。

目前，国内测试工程塑料抗冲击强度使用较多的是简支梁法（Charpy法），而国外则大多使用悬臂梁法（Izod法）。选用抗冲击强度数据时，应注意所采用的试验方法。简支梁冲击试验所用的试样分为无缺口和有缺口两种。

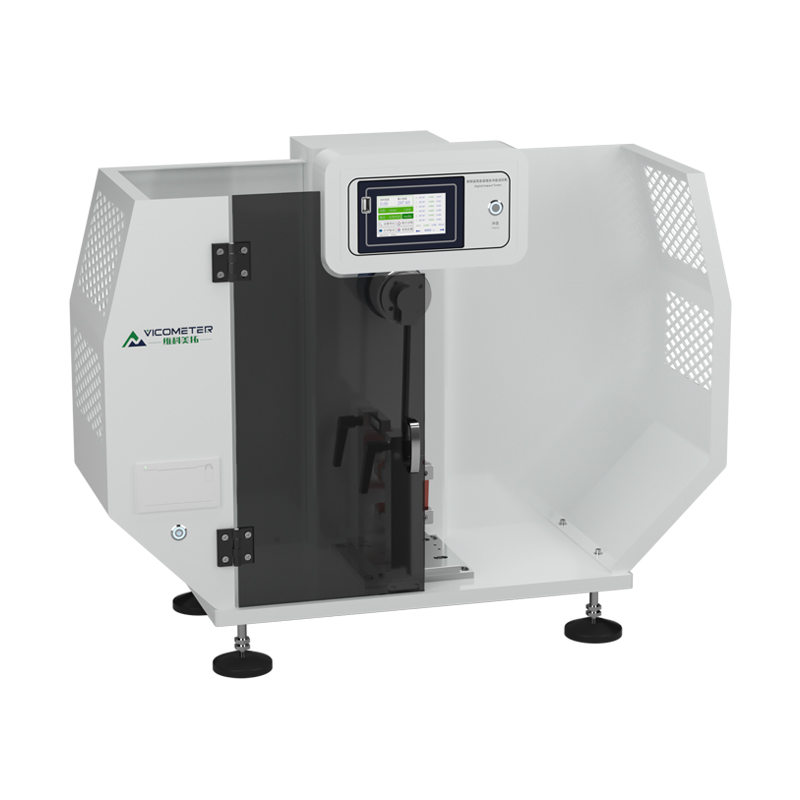

WKT-J5001型简支梁冲击试验机

抗冲击强度可直接反映、评价或判断一种材料（或者产品）的抵抗冲击能力（脆性、韧性程度），业界比较流行用三种方法：简支梁冲击（Charpy冲击）、悬臂梁冲击（Izod冲击）和落球（或者落锤）冲击。前两种方法（简支梁和悬臂梁）主要用来判断材质本身在冲击性能方面的好差，这两者没有实质的联系，区别在于悬臂梁的冲击能量大一点，用简支梁冲不断的材料一般会选用悬臂梁冲击；落球或落锤冲击反映的是产品本身的抗冲性能（一个产品的抗冲能力由材质、厚度、结构等多种因素决定）。

简支梁、悬臂梁、落锤三种冲击由于所选用的试验条件的不同（如试样规格、跨距形式、冲击方式、冲击速度、缺口类型等），又引发出多种试验项目，如：低温冲击、高温冲击、无缺口冲击、缺口冲击、贯层冲击等等。

WKT-X8001型悬臂梁冲击试验机

测试工程塑料抗冲击强度试验的方法较多，主要有摆锤冲击试验法、落锤冲击试验法。摆锤冲击试验又分简支梁法（Charpy法）和悬臂梁法（Izod法）。国内测试工程塑料抗冲击强度使用较多的是简支梁法，而国外则大多使用悬臂梁法。选用抗冲击强度数据时，应注意所采用的试验方法。简支梁冲击试验所用的试样分为无缺口和有缺口两种。

（1）无缺口试样简支梁抗冲击强度：其抗冲击强度是指无缺口试样在冲击载荷作用下，破坏时所吸收的冲击能量与试样的原始横截面积之比，单位为kJ/m2。

（2）缺口试样简支梁抗冲击强度：其抗冲击强度是指缺口试样在冲击载荷作用下，破坏时所吸收的冲击能量与试样缺口处的原始横截面积之比，单位为kJ/m2。悬臂梁冲击试验所用的试样开有缺口，以试样破断时单位宽度所消耗的能量来衡量，单位是J/m。如下表1，列出了一些工程塑料的悬臂梁缺口抗冲击强度。

表1一些工程塑料的悬臂梁缺口抗冲击强度
